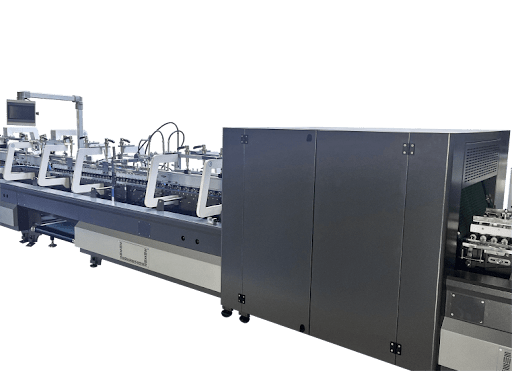

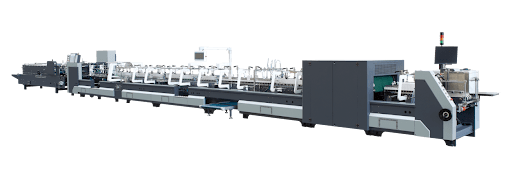

Dobradeira e Coladeira de Cartucho Série LC-CBS (Modelos 650 / 800 / 1100)
Máquina automática de colagem e dobra de alta velocidade (até 400 m/min) desenvolvida para a produção de embalagens em papelão (210–800 g) e papelão ondulado (A/B/E). Permite a confecção de caixas retas, fundo travado, 4 e 6 cantos com set-up rápido via gravação de receitas, controle por PLC e tela sensível ao toque. Construída em aço inoxidável e montada com componentes mecânicos e elétricos de padrão internacional, inclui sistema automático de alimentação, alinhamento, cola a frio e inspeção com descarte de não conformes.
Descrição
A Série LC-CBS é uma solução de máquinas automáticas de colagem e dobra de alta velocidade projetada para atender às necessidades de produção de embalagens em pequenos, médios e grandes lotes. Integra conceitos avançados de design e tecnologia, oferecendo trocas rápidas e precisas, além de configurações multifuncionais.
É capaz de processar papelão de 210 a 800 g e papelão ondulado (ondas A, B e E), atingindo velocidade máxima de até 400 m/min. Toda a máquina utiliza tecnologia de controle por motor e conta com elevado nível de automação para a fabricação de caixas retas, fundo travado, 4 e 6 cantos.
Destaques e Recursos Técnicos:
- Automação e Controle: Operação via PLC com tela sensível ao toque lateral, fotocélula para ajustes, gravação de receitas para set-up rápido e controle remoto sem fio.

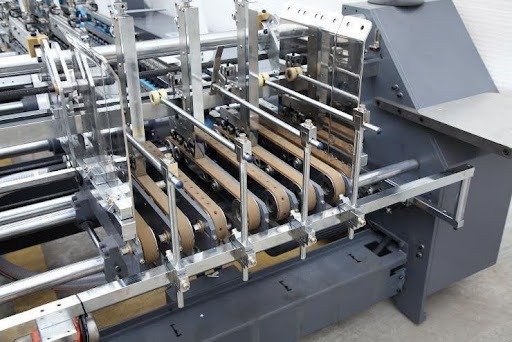

- Alimentação de Papel: Sistema automático acionado por motor de frequência variável e sincronizado com o motor principal. Possui três facas de alimentação ajustáveis, sete correias de 30 mm, placas metálicas de 10 mm e dispositivo vibratório para alimentação contínua. Comporta pilhas de papelão com até 400 mm de altura.

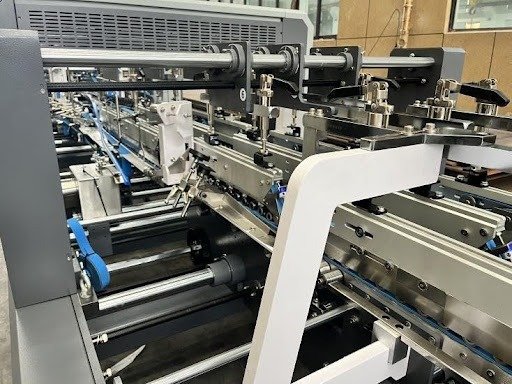

- Seção do Alinhador: Conta com dois dispositivos de autocorreção para transferência precisa das folhas.

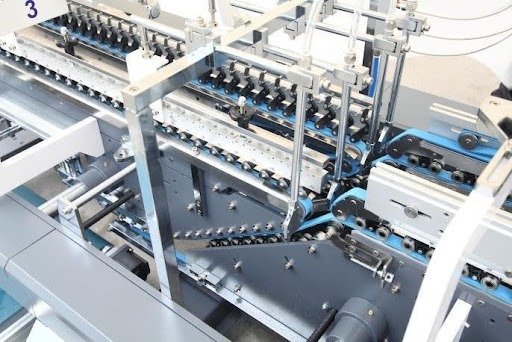

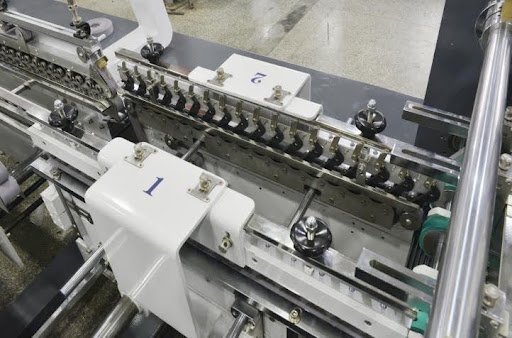

- Pré-Dobra e Fundo Travado: Pré-dobra especial de 180° na primeira linha de dobra e 165° na terceira. A seção de trava inferior fica em suporte reversível para redução do tempo de ajuste.

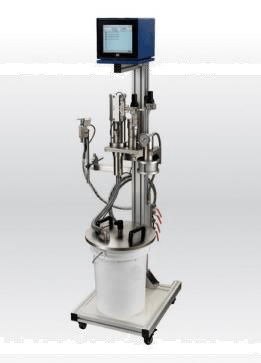

- Sistema de Colagem: Tanque de colagem inferior de 2 L (fácil remoção e limpeza) e sistema eletrônico de aplicação de cola superior por pistolas (sistema de cola a frio com 3 pistolas).

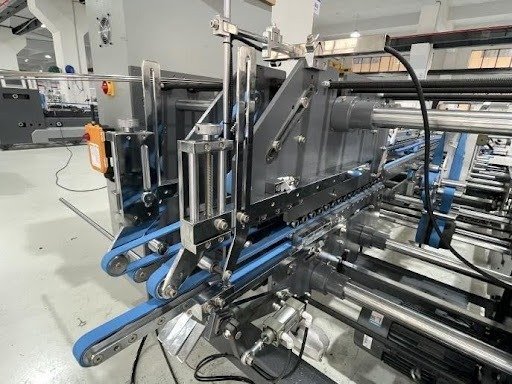

- 4 e 6 Pontos: Sistema eletrônico motorizado de rebatimento traseiro sem temporização, acionado por tecnologia de servomotor inteligente.
- Construção e Componentes: Estrutura em aço inoxidável resistente. Equipada com componentes de padrão europeu e americano (motores ABB, servomotores Yaskawa, inversores Rexroth, PLC Siemens, fotocélulas Sick, rolamentos NSK, entre outros).

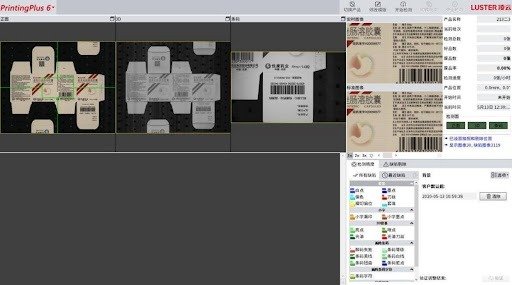

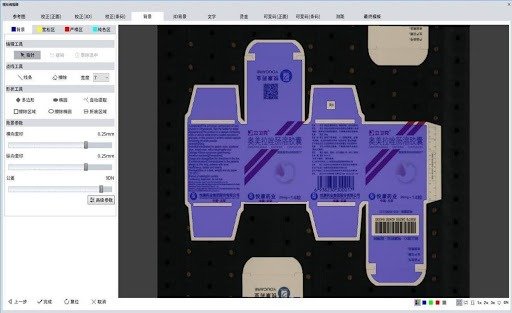

- Inspeção e Descarte Automático: Sistema integrado de inspeção visual PrintingPlus 6.0 com monitoramento e estatísticas em tempo real, além de sistema automático de descartes (stripping) para remoção de produtos não conformes.
- Módulo Braille (Opcional): Velocidade de até 200 m/min (até 45.000 unidades/hora) no padrão ECMA Euro Braille / Marburg Médio para caixas do setor
ESPECIFICAÇÕES:
| PARÂMETROS | 650 | 800 | 1100 |
| Tipo de Papel | 210-800 gramas
Ondas A/B/E |
210-800 gramas
Ondas A/B/E |
210-800 gramas
Ondas A/B/E |
| Velocidade Máxima | 400m/min, inspeção 300 m/min, impressão Braile 200 m/min | 400m/min, inspeção 300 m/min, impressão Braile 200 m/min | 400m/min, inspeção 300 m/min, impressão Braile 200 m/min |
| Espessura da caixa dobrada | 12 mm | 12 mm | 12 mm |
| Tensão Elétrica | 3p 380V 50 HZ | 3p 380V 50 HZ | 3p 380V 50 HZ |
| Largura máxima de saída | 650 mm | 800 mm | 1100 mm |
| Compr.x Larg. x Altura (m) | 19,7x2,2x1,67 m | 20x2,3x1,67 m | 20x2,6x,1,67 m |
| Peso Líquido | 8,0 T | 9,0 T | 10,0 T |
| Potência Total | 30 kW | 35 kW | 35 kW |
| Forma de dobrar | A primeira e a
terceira dobras são 180° e 135°, e a segunda e quarta dobras são 180° |
A primeira e a
terceira dobras são 180° e 135°, e a segunda e quarta dobras são 180 |
A primeira e a terceira dobras são 180° e 135°, e a
segunda e quarta dobras são 180° |
