Corte e Vinco Automática AEMG-800T com Hot Stamp
A AEMG-800T é uma máquina automática de corte e vinco, relevo e aplicação de Hot Stamp, ideal para processar papel, papelão, papelão ondulado e folhas plásticas (como PVC e PP). Projetada com foco em segurança, economia de energia e eficiência, conta com motores independentes, controle centralizado via PLC, sistema de segurança europeu e 8 áreas de aquecimento com controle termostático e ajustes independentes.
Descrição
A Corte e Vinco Automática AEMG-800T com Hot Stamp é um equipamento de alta performance desenvolvido para operações de corte e vinco, relevo e estampagem a quente (hot stamp) em papéis cartão (0,2 a 1 mm), papelão ondulado (≤ 4 mm) e folhas plásticas como PVC e PP (0,2 a 1 mm).
Destaques e Funcionalidades:
- Desempenho e Velocidade: Atinge velocidade máxima de até 7.000 folhas por hora para corte e vinco, e até 6.000 folhas por hora na aplicação de hot stamp, com pressão máxima de operação de 200 toneladas.

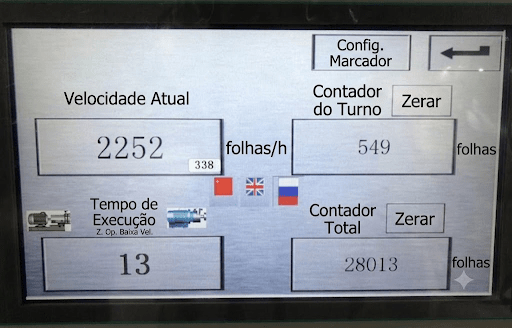

- Sistema de Aquecimento: Possui 8 zonas de aquecimento independentes (faixa de 50 a 199 ºC) com controle termostático, sistema de controle por servomotor e PC industrial com tela sensível ao toque.

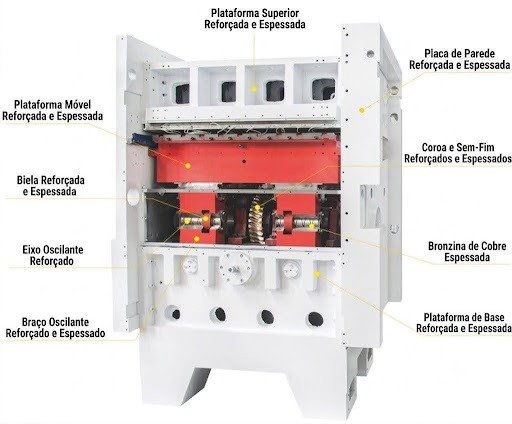

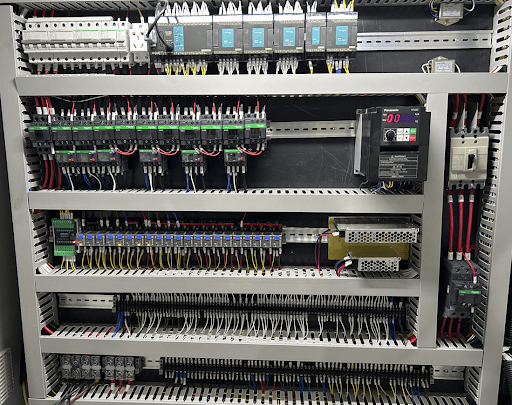

- Estrutura e Durabilidade: Fabricada em ferro de grafite esferoidal de alta resistência QT500-7. Utiliza componentes de alta precisão como rolamentos NSK, motor principal Siemens/TECO e controle por PLC.

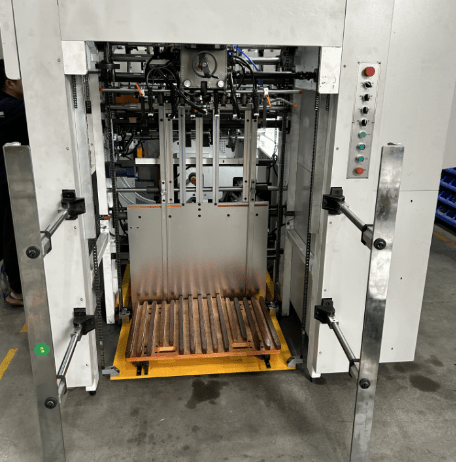

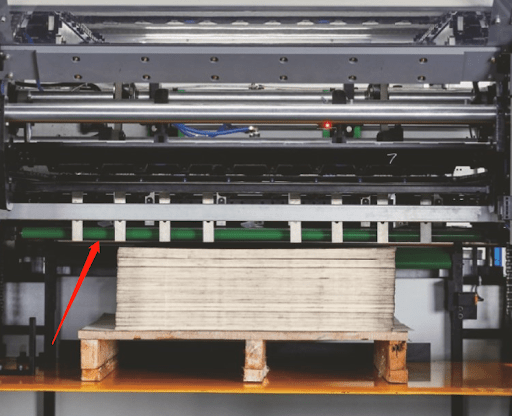

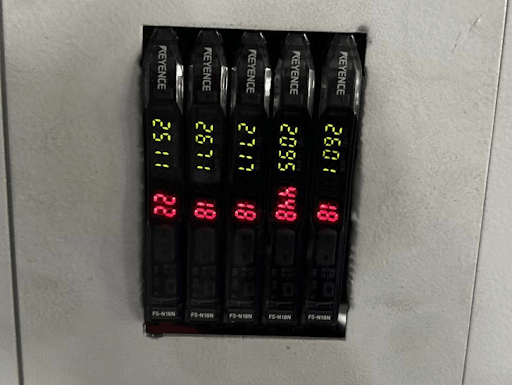

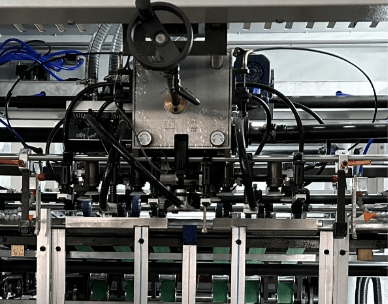

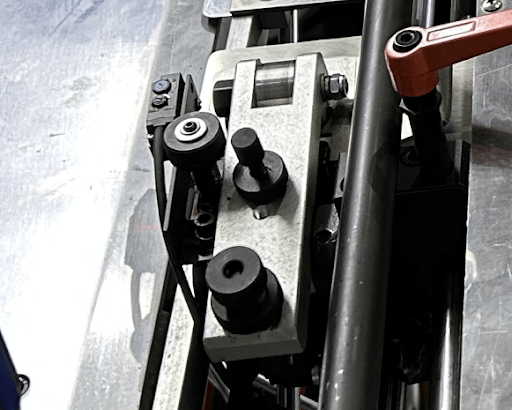

- Alimentação e Entrega Eficientes: Cabeçote de alimentação com bomba de vácuo Becker, sensores de fibra óptica para detecção de papel sobreposto/folha dupla e dispositivos de pré-empilhamento e entrega contínua sem interrupção.

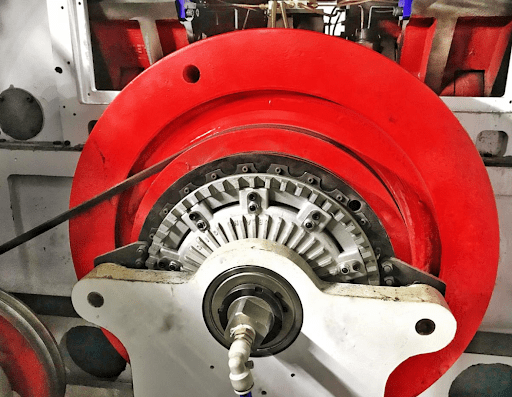

- Segurança e Lubrificação: Sistema de alarme ao ligar, embreagem pneumática que suspende o funcionamento em caso de obstrução de papel e lubrificação automática centralizada com monitoramento de pressão de óleo e ar.
Parâmetros Técnicos
| Modelo da Máquina | AEMG-800T |
| Tamanho máximo da folha | 800x620 mm |
| Tamanho mínimo da folha | 340x280 mm |
| Tamanho máximo da faca de corte | 770x660 mm |
| Tamanho máximo da aplicação do Hot Stamp | 780x600 mm |
| Tamanho interno do chassis | 820x628 mm |
| Tamanho da placa de corte | 826x628 mm |
| Espessura da placa do liner | 7 mm ou 5+2 mm |
| Largura da folha transversal | 15-600 mm |
| Largura longitudinal da folha | 15-780 mm |

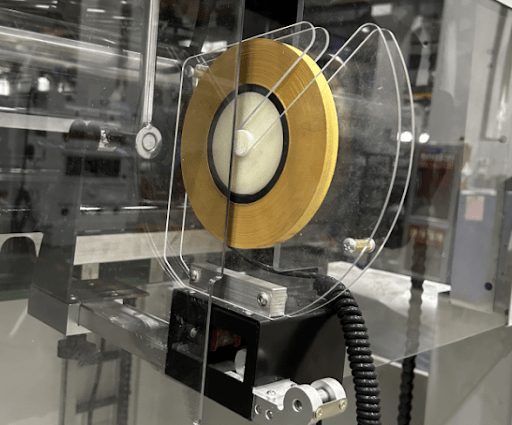

| Máximo diâmetro do foil | 250 mm |
| Diâmetro interno do núcleo do carretel de alumínio | 25 mm(1”) OR 76 mm (3”) |
| Eixos de alimentação transversal | 2 peças |
| Eixos de alimentação longitudinais | 2 peças |
| Zona de aquecimento | 8 pçs |
| Faixa de temperatura | 50-199 ºC |
| Altura da pilha de alimentação | 1150 mm |
| Altura da pilha de saída | 1000 mm |
| Espessura operacional do material Papel cartão | 0,2-1 mm |
| Espessura operacional do material Papelão ondulado | ≤ 4 mm |
| Espessura operacional do material folha plástica | 0,2-1 mm |
| Precisão no corte matriz | ≤+- 0,1 mm |
| Precisão da aplicação do hot stamping | ≤+- 0,125 mm |
| Pressão máxima de operação | 200 Tons |
| Velocidade máxima de operação em corte e vinco | 7000 folhas por hora |
| Velocidade máxima em aplicação de hot stamp | 6000 folhas por hora |
| Medida da pinça | 7 mm |
| Suprimento de ar | 0,6-0,7Mpa 0,36m3/mi |
| Potência elétrica | Trifásico 380V 50Hz |
| Potência do motor principal | 11 kw |
| Potência aquecedores e acessórios Hot Stamp | 16 kw |
| Potência total | 35 kw |
| Peso Total da máquina | 10,5 tons |
| Dimensão geral(L(pré empilhamento)x W(plataforma) x H | 5150(+1360)x2200(+1300)x 2260 mm |
